Où installer l’unité intérieure d’une pompe à chaleur
Le module intérieur d’une pompe à chaleur air-eau bibloc ne se pose pas au hasard dans le logement. Son emplacement décide de trois choses concrètes : la longueur (et le coût) de la liaison frigorifique avec l’unité extérieure, le niveau sonore perçu dans les pièces de vie, et la facilité d’accès pour la maintenance annuelle obligatoire. Choisir la bonne pièce et respecter les distances réglementaires du NF DTU 65.16 peut représenter 500 à 1 000 euros d’écart sur le devis global et plusieurs années de vie utile de la machine.
Ce guide reprend le choix de la pièce (chaufferie, garage, cellier, buanderie), les distances minimales autour du module, la longueur maximale acceptable de la liaison frigorifique en bibloc, les contraintes de ventilation du local technique et d’évacuation des condensats. Pour la distinction entre les trois configurations possibles (module bibloc, PAC monobloc intérieure, climatiseur mobile), voir notre article pompe à chaleur intérieur.

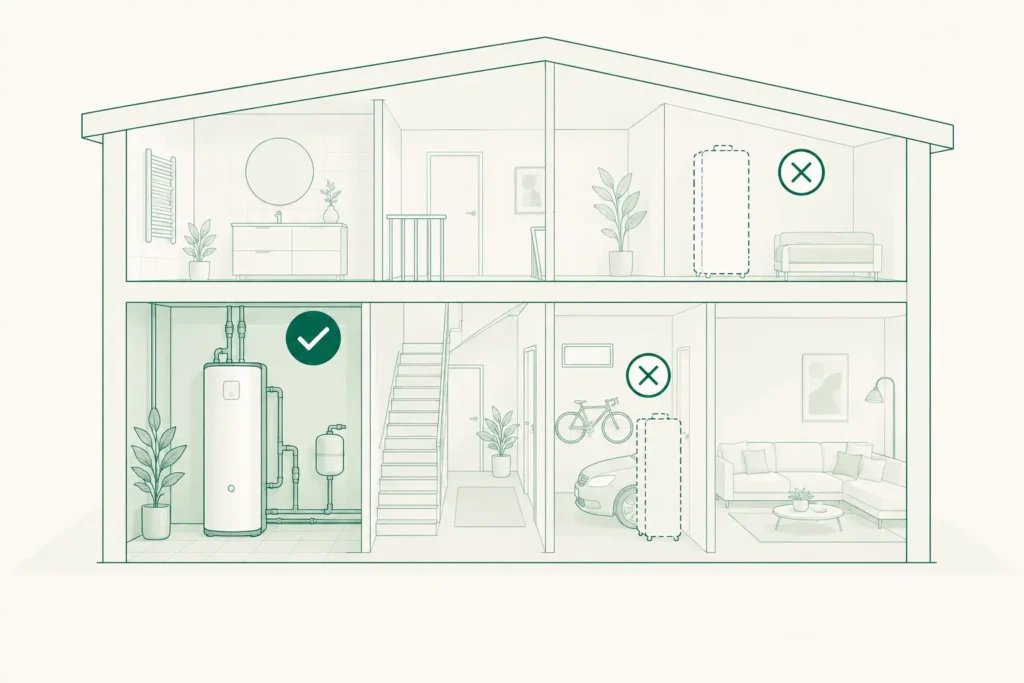

Quel local technique choisir dans le logement ?
Quatre configurations se rencontrent en pratique. Chacune a ses avantages et ses contre-indications. La règle générale : privilégier un local technique de 3 à 5 m² minimum, ventilé, à l’abri du gel, au rez-de-chaussée pour limiter la longueur de liaison frigorifique.
La chaufferie dédiée, le choix idéal
Une chaufferie dédiée reste l’emplacement de référence quand elle existe. Ce local prévu dès la conception pour héberger les équipements de chauffage réunit tous les critères : ventilation naturelle intégrée, isolation phonique correcte vis-à-vis des pièces de vie, évacuation des eaux usées à proximité pour les condensats. Aucun compromis à faire. Configuration courante dans les maisons construites après 1990 avec équipement chauffage central.
Le garage attenant, bon compromis pratique
Un garage attenant chauffé ou tempéré (température supérieure à 5 °C toute l’année) convient également très bien. Attention au garage non chauffé en zone climatique H1 : le module intérieur n’est pas conçu pour supporter le gel du circuit hydraulique, ce qui expose à un dégât d’eau majeur en cas de coupure d’alimentation en plein hiver. En zone tempérée H2 ou H3, cette contrainte disparaît en général mais reste à vérifier au thermomètre pendant une semaine de grand froid avant la pose.
Le cellier ou la buanderie, avec contraintes
Un cellier ou une buanderie attenants aux pièces de vie peuvent accueillir le module intérieur à condition de respecter deux points. La ventilation du local doit être suffisante (grille d’aération 100 à 200 cm² selon volume) pour évacuer la chaleur résiduelle et éviter la condensation sur les composants électroniques. L’isolation phonique vers les chambres adjacentes doit être renforcée si nécessaire (porte pleine, joint acoustique), le module émettant entre 30 et 45 dB(A) à un mètre, audible à travers une cloison légère.
Les emplacements à proscrire
Trois configurations sont à éviter absolument. Une pièce de vie principale (chambre, salon, salle à manger) reçoit un bruit résiduel qui perturbe le sommeil et la conversation, avec un module qui reste en fonctionnement 1 800 à 2 500 heures par saison. Un grenier non chauffé expose le circuit hydraulique et les condensats au gel hivernal, avec dégât d’eau garanti. Un emplacement extérieur non abrité ne convient pas : le module intérieur n’est pas conçu pour les intempéries, à ne pas confondre avec l’unité extérieure qui est étanche IP-24.
Trois cas. Trois refus.
Quelles distances minimales autour du module intérieur ?
Le NF DTU 65.16, en vigueur depuis juin 2017 pour toutes les installations PAC de moins de 70 kW en résidentiel, fixe les distances minimales à respecter autour du module. Ces valeurs ne sont pas indicatives. Ces valeurs conditionnent à la fois la performance et l’accès maintenance.
| Face du module | Distance minimum DTU | Distance recommandée |
|---|---|---|
| Face avant (aspiration/accès maintenance) | 0,5 m | 1 m pour intervention confortable |
| Faces latérales (gauche et droite) | 0,3 m | 0,5 m |
| Face arrière (contre mur) | 0,3 m | 0,3 m suffit |
| Hauteur libre au-dessus | 0,5 m | 1 m pour intervention |
| Distance au sol (module posé) | 5 cm sur plots | 10 cm socle antivibratile |
La face avant est celle qui pèse le plus lourd dans le choix de l’emplacement. Un mètre libre minimum devant le module permet au technicien d’ouvrir les capots, de mesurer les pressions et de contrôler le fluide frigorigène pendant la visite d’entretien annuelle. Sans ce dégagement, la visite se transforme en démontage supplémentaire, avec facturation en heures d’intervention non prévues au contrat d’entretien.
Jusqu’où peut aller la liaison frigorifique en bibloc ?
La question décide de la distance maximale entre le module intérieur et l’unité extérieure. Un point technique qui a un impact direct sur le rendement et le coût du chantier.
Les limites constructeurs
Les fabricants publient dans leur notice d’installation les longueurs maximales de liaison frigorifique acceptées. Confort Sauter (marque du groupe Atlantic) indique 20 mètres maximum en monosplit, jusqu’à 30 mètres en bisplit avec complément de charge en fluide frigorigène au-delà de 20 mètres. Daikin, dans son catalogue résidentiel, autorise 20 à 25 mètres par unité intérieure et une longueur totale cumulée jusqu’à 50 mètres sur les configurations multi-split.
Le dénivelé maximal accepté
Le dénivelé entre unité extérieure et module intérieur est également limité, en général à 10 à 15 mètres selon fabricant. Une unité extérieure posée au sol et un module intérieur au deuxième étage d’une maison individuelle restent compatibles. Une unité extérieure en toiture avec module intérieur au sous-sol peut poser problème selon le modèle, à valider sur la notice technique avant commande.
La ventilation du local technique, obligation souvent oubliée
Le NF DTU 65.16 impose que le local qui héberge le module intérieur soit ventilé pour évacuer la chaleur résiduelle produite par la régulation et les composants électroniques, et pour éviter la condensation sur les circuits. Cette obligation est régulièrement négligée sur les chantiers de rénovation en pièce fermée.
La section d’aération recommandée est de 100 à 200 cm² selon le volume du local et la puissance de la PAC. En pratique, une grille d’aération basse et une grille d’aération haute permettent une convection naturelle suffisante pour la plupart des configurations. Sur un local aveugle (cave, sous-sol enterré), une VMC dédiée à faible débit peut être nécessaire pour éviter l’accumulation d’humidité qui dégrade les cartes électroniques en quelques années.
Le local doit respirer.
Un point à faire cocher explicitement dans le devis, avec la section d’aération chiffrée en cm² et non renvoyée à une décision de chantier.
L’évacuation des condensats du module intérieur
Un module intérieur produit également des condensats, dans des quantités modestes par rapport à l’unité extérieure : 1 à 5 litres par jour typiquement, essentiellement issus du dégivrage et de la condensation en fonctionnement climatisation d’été sur les modèles réversibles.
L’évacuation doit respecter le DTU 65.20 section 2.3 : tuyau PVC diamètre 20 à 32 mm, pente minimum 3 % vers un regard d’eaux usées ou un siphon dédié. Le coût de cette évacuation depuis le module intérieur, s’il n’est pas déjà présent dans le local technique, se situe entre 100 et 300 euros selon la distance au regard d’eaux usées le plus proche. Ne jamais laisser un simple bac collecteur à vider manuellement comme solution définitive : il déborde au premier cycle de dégivrage intense et provoque un dégât d’eau dans le local technique, avec des conséquences qui peuvent aller de la simple flaque au niveau du sol jusqu’à la dégradation des isolants voisins et à un contentieux d’assurance délicat si le module intérieur est installé au premier étage au-dessus d’une pièce de vie ou d’un logement mitoyen. Rappel utile : le rejet dans une canalisation d’eau potable est formellement interdit par l’article R1331-2 du Code de la santé publique.
Une évacuation propre dès la pose.
Ce qui doit figurer sur le devis de placement
Six points concrets doivent apparaître explicitement dans le devis de l’installateur pour la partie placement du module intérieur. Un devis peu détaillé sur ces points masque presque toujours un manque d’étude préalable, avec des surprises à la pose qui se paient en surcoûts ou en compromis techniques défavorables.
Pour la logique complète de l’installation d’une PAC, notre guide de l’installation d’une pompe à chaleur reprend les cinq questions préalables au chantier. Pour la question du calibre du disjoncteur et du circuit dédié imposé par la NF C 15-100, voir notre article dédié disjoncteur pompe à chaleur. Pour la protection mécanique et acoustique complète de l’unité extérieure, notre guide protection d’une pompe à chaleur détaille les huit points à intégrer au chantier.
Questions fréquentes sur le placement du module intérieur
Où installer le module intérieur d’une pompe à chaleur ?
Dans un local technique de 3 à 5 m² minimum ventilé, à l’abri du gel, au rez-de-chaussée pour limiter la longueur de liaison frigorifique. Choix idéal : chaufferie dédiée, garage attenant chauffé, cellier avec ventilation. À proscrire : pièce de vie (chambre, salon) à cause du bruit 30-45 dB(A), grenier non chauffé (gel du circuit hydraulique), emplacement extérieur non abrité (module non conçu pour intempéries).
Quelle distance minimale autour du module intérieur ?
Selon la NF DTU 65.16 : 0,5 m face avant (aspiration et accès maintenance), 0,3 m sur les faces latérales, 0,3 m à l’arrière contre mur, 0,5 m de hauteur libre au-dessus, module posé sur plots à 5 cm du sol. Recommandation pratique : 1 m devant pour intervention confortable, 0,5 m sur les côtés. Un module encastré sans dégagement transforme la visite d’entretien annuelle en démontage supplémentaire facturé.
Quelle longueur maximale entre module intérieur et unité extérieure ?
20 mètres maximum en monosplit selon Confort Sauter, jusqu’à 30 mètres en bisplit avec complément de charge au-delà de 20 mètres. Daikin autorise 20-25 mètres par unité intérieure. Au-delà, chaque 10 mètres supplémentaires provoquent des pertes de fluide frigorigène et une usure prématurée du compresseur. Dénivelé maximum entre unités : 10 à 15 mètres selon fabricant, à vérifier sur la notice avant commande.
Peut-on installer le module intérieur dans un placard ?
Non, jamais dans un placard fermé étanche. Le module produit de la chaleur résiduelle et nécessite une ventilation basse et haute (100 à 200 cm² selon volume) pour éviter la surchauffe électronique et la condensation. Un module placé dans un caisson sans ventilation grille sa carte de régulation en 3-5 ans (600 à 1 500 € de remplacement) et perd la garantie fabricant qui exclut explicitement les installations non conformes NF DTU 65.16.
Faut-il chauffer le local qui héberge le module intérieur ?
Oui en zone climatique H1 (Grand Est, montagne) : le module contient un circuit hydraulique sous pression qui gèle en dessous de 0 °C, avec risque de dégât d’eau majeur. Un garage non chauffé en zone H1 est proscrit. En zone H2 ou H3, un local tempéré autour de 5-10 °C convient à condition de vérifier que la température ne descend pas sous 0 °C pendant une semaine de grand froid avant la pose définitive.
Le module intérieur d’une PAC fait-il du bruit ?
Oui, entre 30 et 45 dB(A) à 1 mètre selon fabricant et technologie (silencieux la nuit). Perceptible dans les pièces adjacentes si l’isolation phonique de la cloison est faible. La règle : jamais dans une chambre ou un salon, toujours dans un local technique isolé phoniquement des zones de dormir et de vivre. Une porte pleine avec joint acoustique renforce l’isolation vers les pièces attenantes.
Combien coûte le cheminement des liaisons frigorifiques ?
50 à 150 euros par mètre linéaire pose comprise selon complexité (traversée de mur, enfouissement, cheminement en faux plafond). Sur une distance typique de 5 à 10 mètres entre unité extérieure et module intérieur, le coût atteint 300 à 800 euros. Au-delà de 20 mètres, le complément de charge en fluide frigorigène ajoute 100 à 300 euros. Optimiser le placement du module réduit ce coût significativement.
Faut-il évacuer les condensats du module intérieur ?
Oui, obligatoirement selon DTU 65.20. Un module intérieur produit 1 à 5 litres de condensats par jour, à évacuer par tuyau PVC diamètre 20 à 32 mm avec pente minimum 3 % vers un regard d’eaux usées ou un siphon dédié. Coût de mise en place : 100 à 300 euros selon distance au regard le plus proche. Interdit : simple bac à vider manuellement en solution définitive (débordement au dégivrage). Interdit également : rejet dans une canalisation d’eau potable (article R1331-2 Code santé publique).
Sur la ventilation réglementaire du local qui accueille l’unité intérieure (grille basse de 20 à 30 cm² pour une PAC 6-8 kW, contrainte renforcée sur PAC au R290 propane), et plus largement sur l’articulation VMC + PAC dans un logement, voir notre guide VMC et pompe à chaleur.
