La méthode pour raccorder une pompe à chaleur sur un chauffage central

La question revient à chaque devis : « ma chaudière est encore là, la tuyauterie fonctionne, mes radiateurs chauffent depuis quinze ans, est-ce qu’on peut vraiment brancher une pompe à chaleur là-dessus ? » La réponse courte est oui, la longue commence par un point que peu de commerciaux détaillent, à savoir le régime de température de vos émetteurs et l’état réel du circuit hydraulique. Raccorder une pompe à chaleur sur un chauffage central existant n’est pas la même opération selon que vous conservez la chaudière en appoint, que vous ajoutez un ballon tampon ou que vous branchez la PAC en direct sur la boucle historique, car chacune de ces trois options mobilise des composants différents, un budget différent et une régulation différente que l’installateur doit paramétrer avec soin. Chaque configuration a son coût, ses contraintes et son point de rupture. Cet article détaille les trois scénarios possibles, la compatibilité de vos radiateurs actuels, les organes de sécurité que le DTU 65.16 impose, et le prix du raccordement seul, hors machine.

Peut-on raccorder une pompe à chaleur sur son chauffage central existant ?

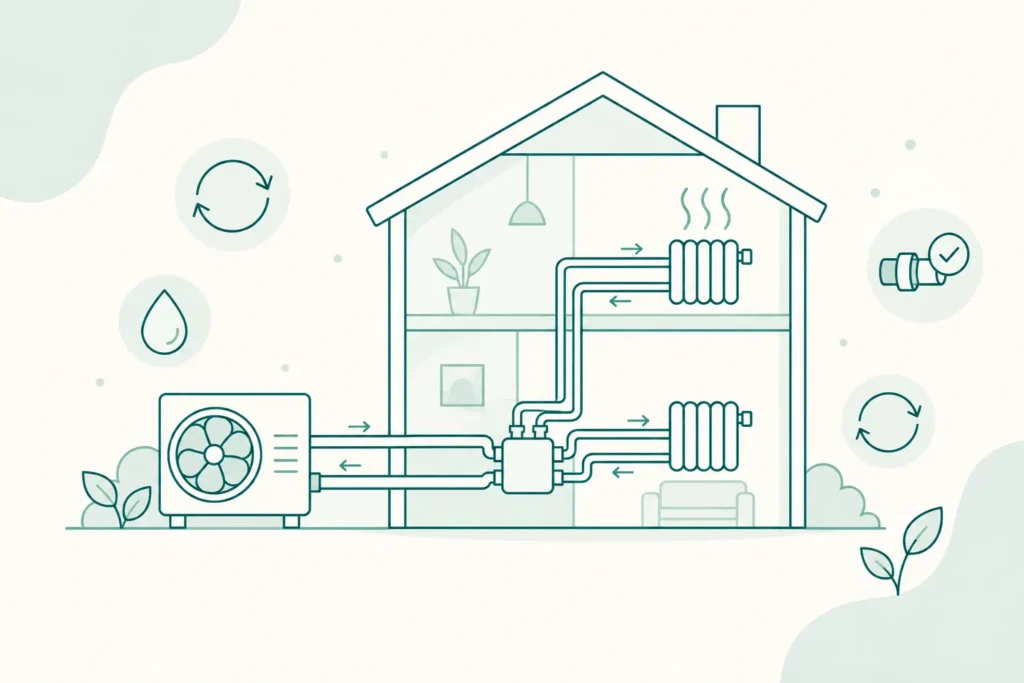

Dans la très grande majorité des cas, oui. Un circuit de chauffage central, qu’il soit alimenté par une chaudière au gaz, au fioul ou même par une chaudière bois, se compose toujours des mêmes éléments : un générateur qui chauffe l’eau, un circulateur qui la met en mouvement, un réseau de tubes qui la distribue depuis le local technique jusqu’aux pièces à vivre, des émetteurs qui la restituent par rayonnement et convection, et quelques organes de sécurité. Remplacer le générateur par une pompe à chaleur revient à substituer une pièce à une autre, en gardant tout le reste. C’est précisément ce qui rend l’opération accessible dans un logement déjà équipé.

La difficulté ne vient donc pas du principe, elle vient des paramètres du circuit existant. Une chaudière au gaz produit facilement de l’eau à 70°C, une pompe à chaleur peine au-delà de 55°C sans perdre en performance. Si vos radiateurs ont été dimensionnés pour recevoir de l’eau très chaude, comme c’est le cas dans presque tous les pavillons construits avant les années 1970 avec leurs radiateurs fonte massifs, la PAC devra fonctionner à un régime pour lequel elle n’a pas été conçue, et son rendement s’effondre. C’est ce paramètre, plus que tout autre, qui décide de la faisabilité et du coût de l’opération.

Trois configurations types se dégagent selon l’état de votre logement, votre budget et vos contraintes.

Le choix entre ces trois configurations dépend d’abord de deux facteurs : la qualité de votre isolation et l’état de vos émetteurs. Un logement des années 2000 correctement isolé, équipé de radiateurs acier récents, se prête sans discussion à la configuration 1. Un pavillon des années 1970 non rénové avec radiateurs fonte haute température, dont les émetteurs ont été calculés pour recevoir de l’eau à 70 ou 75°C afin de tenir la maison à 19°C en janvier, se dirige plutôt vers la configuration 2 ou vers un remplacement d’émetteurs préalable, sous peine de perdre une grande part des économies attendues. Un circuit hydraulique avec plusieurs zones et vannes thermostatiques partout appelle presque toujours la configuration 3. Le contexte plus large de la rénovation, notamment quand la pompe à chaleur en rénovation succède à une chaudière fossile, joue également sur ce choix.

Faut-il changer ses radiateurs pour installer une PAC ?

La question est celle qui inquiète le plus, et elle mérite une réponse nuancée. Ni oui ni non. Cela dépend du régime de température auquel vos radiateurs actuels sont capables de tenir la maison à 19°C par grand froid.

Le principe est simple. Une pompe à chaleur produit de l’eau à une température comprise entre 25 et 80°C selon sa technologie. Plus cette température est basse, plus le rendement est élevé. Vos radiateurs, eux, ont été dimensionnés pour une certaine température d’eau à l’entrée : un radiateur fonte ancien datant des années 1970 a besoin de recevoir de l’eau à 70 ou 75°C pour restituer la puissance qu’on attend de lui, tandis qu’un radiateur acier récent, plus grand et mieux conçu, se contente de 45 à 50°C pour la même puissance restituée.

Le test rapide de compatibilité

Avant tout devis, faites ce test un matin de grand froid, quand la température extérieure descend autour de -5 à -7°C. Notez la température de départ d’eau nécessaire pour maintenir 19°C dans les pièces de vie. Cette valeur, lisible sur le thermostat de votre chaudière ou sur son afficheur, tranche immédiatement la question.

Ce que cache le mot « haute température »

Les PAC dites haute température ont fait des progrès considérables, notamment grâce au fluide frigorigène R290 (propane) qui autorise des températures de départ jusqu’à 75 ou 80°C sur certains modèles. Mais leur rendement chute mécaniquement dès que le régime dépasse 55°C. Un SCOP annuel affiché à 4 sur la fiche technique correspond souvent à un fonctionnement à 45°C. À 65°C, ce même modèle descend fréquemment sous 3, ce qui grignote une part significative des économies attendues.

La règle a peu d’exceptions. Une PAC bien dimensionnée sur un circuit basse température fait gagner de l’argent, quand une PAC contrainte à fonctionner sur un circuit haute température fait souvent gagner un peu moins que ce que le vendeur avait annoncé le jour de la signature du devis. Ce n’est pas rédhibitoire, mais cela doit être dit et intégré au calcul de retour sur investissement. Le cas particulier du plancher chauffant couplé à une PAC reste le meilleur mariage possible, avec un régime naturel entre 25 et 35°C.

Bouteille de découplage ou ballon tampon : lequel choisir ?

Deux composants qui se ressemblent, deux fonctions qui n’ont rien à voir. La confusion est courante, y compris chez certains installateurs, et elle coûte cher quand on choisit le mauvais.

La bouteille de découplage sépare, elle ne stocke pas

La bouteille de découplage hydraulique est un cylindre vertical de 25 à 100 litres qui sépare deux circuits : celui de la PAC, dit primaire, et celui des émetteurs, dit secondaire. Elle permet aux deux circuits de fonctionner à des débits différents sans se perturber. C’est indispensable quand la PAC impose un débit fixe et que les émetteurs, munis de vannes thermostatiques ou d’une régulation multi-zone qui module les débits en fonction de la température de chaque pièce, appellent des débits variables au fil de la journée. Sans cette séparation, la PAC subit des à-coups de pression qui usent le circulateur et déstabilisent la production.

Son volume reste modeste, précisément parce qu’elle ne stocke pas d’énergie thermique. Elle joue un rôle de tampon hydraulique, pas de tampon thermique. Comptez 200 à 500 euros TTC pour le matériel, plus la main-d’œuvre de pose et de raccordement.

Le ballon tampon stocke, il ne sépare pas nécessairement

Le ballon tampon, à l’inverse, est un vrai réservoir d’eau chaude, isolé, dimensionné à raison de 10 à 20 litres par kW thermique de la PAC. Pour une PAC de 10 kW, on parle donc de 100 à 200 litres, pour une 16 kW de 200 à 300 litres. Son rôle est de lisser la production : la PAC chauffe le ballon quand elle démarre, puis s’arrête, et le ballon restitue la chaleur aux radiateurs pendant un certain temps.

Ce lissage évite les cycles courts, le fameux start and stop qui use les compresseurs et fait chuter le SCOP annuel. Il s’impose surtout quand la PAC est surdimensionnée par rapport aux besoins réels du logement, ce qui arrive plus souvent qu’on ne le pense. Comptez 400 à 1500 euros TTC de matériel selon le volume et la qualité d’isolation du ballon.

Les deux composants ne sont pas interchangeables. Un installateur qui vous propose un ballon tampon là où une bouteille de découplage suffirait vous fait dépenser 800 euros de trop, sans bénéfice réel, tandis qu’un installateur qui met une bouteille là où un ballon serait indiqué vous condamne à des cycles courts et à un SCOP dégradé sur toute la durée de vie de la machine. Le bon choix se décide sur la base du bilan thermique et de la configuration hydraulique, pas sur un catalogue standard. Pour aller plus loin sur le dimensionnement précis de ce composant, consultez notre guide dédié au ballon tampon pour pompe à chaleur.

Les sept étapes concrètes du raccordement

Le raccordement d’une PAC sur un circuit existant se déroule en une séquence bien établie, dont chaque étape conditionne la suivante. Un installateur qui saute une étape, en particulier la troisième, prépare une panne à moyen terme.

La chronologie compte. Un désembouage effectué après la pose arrive trop tard, car les boues ont déjà voyagé jusqu’à l’échangeur, se sont plaquées contre les parois millimétriques du serpentin de la PAC, et ne partiront plus qu’avec un démontage complet de l’échangeur qui coûte plusieurs centaines d’euros supplémentaires. Un test d’étanchéité négligé prépare une fuite qui apparaîtra deux ans plus tard, en pleine saison de chauffe. Un installateur sérieux respecte cette séquence sans raccourci. Le contexte d’un remplacement de chaudière gaz par une pompe à chaleur reprend cette même chronologie, avec la spécificité de la dépose et du bouchage de l’arrivée gaz.

Combien coûte le raccordement seul ?

Distinguez bien le coût du raccordement hydraulique du coût de la machine PAC elle-même. Les deux se cumulent. Les devis mélangent parfois les postes de manière peu lisible. Voici les fourchettes à retenir, hors machine, hors ballon d’eau chaude sanitaire.

Le raccordement hydraulique seul

Pour une configuration 1 (PAC seule branchée en direct), comptez 1500 à 3000 euros TTC selon la complexité du circuit et l’accessibilité du local technique. Pour une configuration 2 (hybride avec chaudière conservée), la fourchette monte à 2500 à 5000 euros TTC, en raison de la vanne 3 voies motorisée, de la régulation cascade qui pilote alternativement les deux générateurs en fonction de la température extérieure, et de la séparation hydraulique entre les deux boucles. Pour une configuration 3 (avec ballon tampon), le total oscille entre 2000 et 4000 euros TTC, soit le prix du ballon (400 à 1500 euros) plus le raccordement associé (1500 à 2500 euros).

À ces montants s’ajoute le désembouage préalable, entre 500 et 1500 euros TTC, absolument non optionnel sur un circuit ancien. Les organes de sécurité représentent 500 à 1000 euros supplémentaires. Le raccordement complet, tout compris hors machine, se situe donc dans une fourchette de 2500 à 8000 euros TTC selon la configuration et l’état de l’existant.

Le total avec la machine et les aides

La pompe à chaleur air-eau elle-même coûte entre 8000 et 15000 euros TTC posée selon la puissance et le modèle. En additionnant le raccordement, une installation complète en rénovation standard se situe entre 12000 et 20000 euros TTC. L’éco-PTZ jusqu’à 15000 euros couvre en règle générale l’ensemble, tandis que les aides publiques cumulées viennent réduire le reste à charge de manière significative.

Le désembouage préalable, le point que personne ne mentionne

C’est l’oubli le plus fréquent des devis low cost, et c’est celui qui coûte le plus cher au bout de trois ans.

Deux méthodes existent. Le désembouage chimique injecte un produit dissolvant dans le circuit, le fait circuler 24 à 48 heures, puis vidange et rince. Comptez 500 à 800 euros pour une maison de 100 m². Le désembouage hydrodynamique, plus efficace sur les circuits très encrassés, envoie des impulsions haute pression pulsées qui décrochent mécaniquement les dépôts accumulés dans les coudes, les raccords et les corps de radiateurs, pour un budget de 800 à 1500 euros sur la même surface.

Dans les deux cas, exigez un rapport d’intervention avec photos avant/après et prélèvement de l’eau vidangée. C’est ce document qui fera foi auprès du fabricant en cas de réclamation ultérieure. Le geste d’entretien qui prolonge cet effet dans les années suivantes reste la purge annuelle des radiateurs.

Les organes de sécurité que le DTU impose

Six éléments, tous obligatoires. Aucun ne se voit une fois l’installation en service. Mais leur absence rend l’installation non conforme, et un installateur qui les oublie prend un risque juridique en cas de sinistre, tout en vous en faisant porter les conséquences.

Le disconnecteur de type BA protège le réseau d’eau potable d’un retour d’eau de chauffage éventuellement contaminée. Obligatoire depuis 2008, il coûte 100 à 250 euros TTC. Le groupe de sécurité, avec sa soupape tarée à 3 bar, équipe toute production d’eau chaude sanitaire couplée à la PAC, entre 30 et 80 euros. Le vase d’expansion compense la dilatation de l’eau chauffée, dimensionné en fonction du volume total du circuit, typiquement 8 à 18 litres pour une maison de 100 m², soit 80 à 200 euros. Les purgeurs automatiques aux points hauts évacuent l’air piégé, entre 20 et 50 euros pièce, avec trois à six unités selon la topographie du circuit. Les vannes d’isolement départ et retour permettent la maintenance sans vidange générale, 50 à 150 euros la paire. Le manomètre enfin, indispensable pour contrôler la pression du circuit (1 à 2 bar en fonctionnement normal, 3 bar en maximum), coûte 25 à 50 euros.

Total pour l’ensemble des organes de sécurité : 500 à 1000 euros TTC hors pose. Un poste modeste au regard du coût total de l’installation, et une non-conformité rédhibitoire en cas d’incident.
